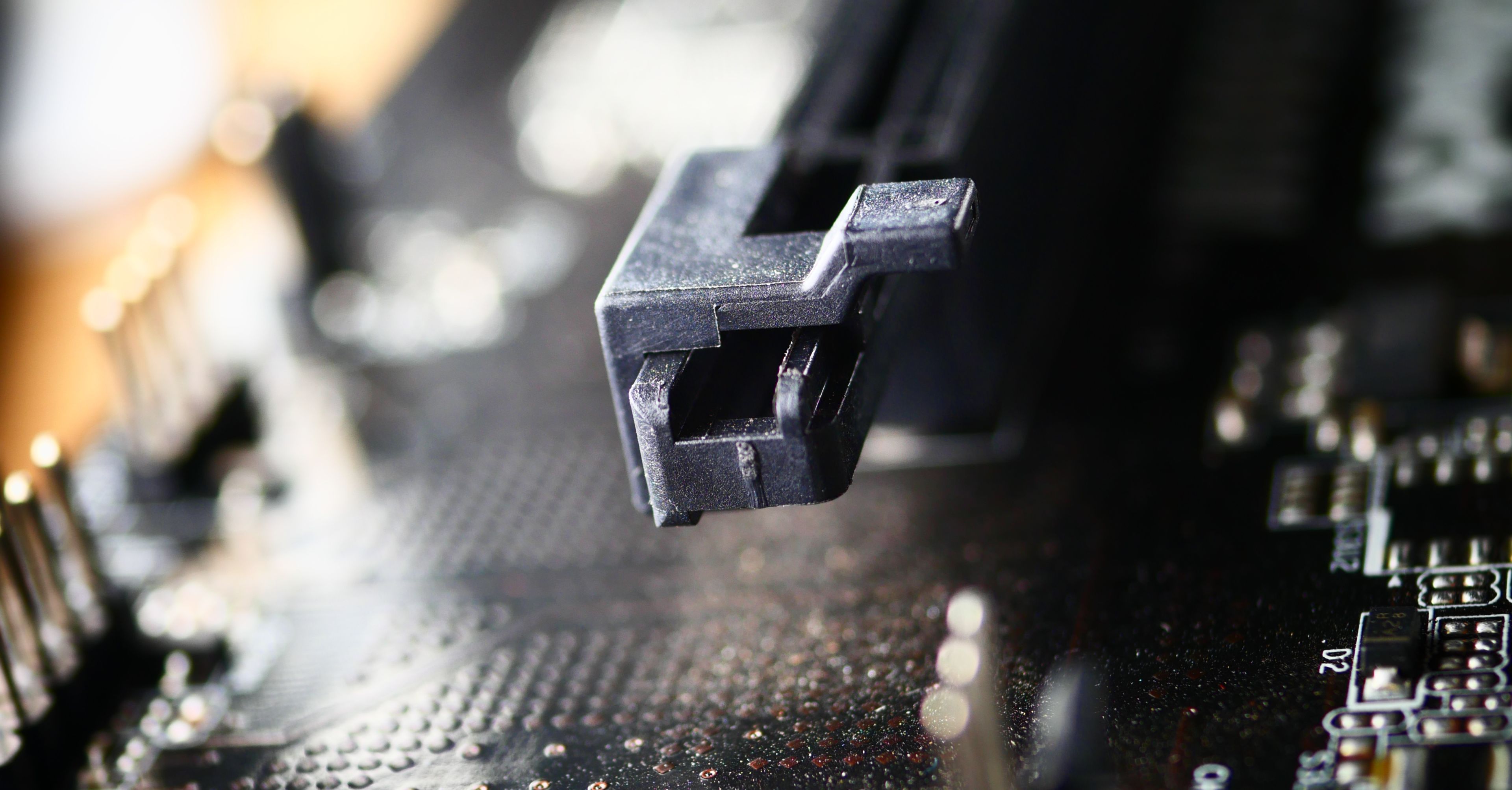

Złącza na płycie głównej — front panel, USB, audio i wentylatory: co gdzie podłączyć

Montaż procesora i karty graficznej to zwykle pestka. Najwięcej nerwów przy składaniu komputera kosztują drobne złącza w dolnej części płyty głównej. Mapa jest zawsze w instrukcji płyty — poniżej wyjaśniamy, co oznaczają skróty.

Złącze z kablami z obudowy: POWER SW (przycisk zasilania), RESET SW, HDD LED i POWER LED. Przyciski nie mają polaryzacji, diody — tak (plus i minus; na kablach często plus jest oznaczony kolorem lub strzałką). Część płyt ma przejściówkę, która ułatwia wpięcie wszystkich wtyczek naraz.

• USB 2.0 — 9-pinowe złącze (JUSB/F_USB).
• USB 3.x (5 Gb/s) — duże, 19/20-pinowe złącze z niebieskim kablem. Wtyczkę wkładaj ostrożnie — piny łatwo zgiąć.
• USB-C z przodu — osobne, małe złącze typu Key-A. Nie każda płyta je ma.

Kabel z przodu obudowy z oznaczeniem HD AUDIO (czasem z dodatkową wtyczką AC'97 — tej nie podłączasz, jeśli płyta ma HD Audio). Bez tego złącza nie będą działać słuchawki podłączone z przodu.

To najczęstsza i najdroższa pomyłka. RGB 12 V ma 4 piny, ARGB 5 V — 3 piny (jeden zaślepiony). Podłączenie listwy ARGB 5 V do złącza 12 V może ją trwale uszkodzić. Sprawdź oznaczenie na płycie i na kablu.

Zasilanie płyty i procesora

Nie zapomnij o 24-pinowym złączu ATX i 8-pinowym (czasem 8+4) złączu zasilania procesora (EPS/CPU_PWR) w lewym górnym rogu płyty. Brak zasilania procesora to częsta przyczyna, dla której nowy komputer w ogóle nie startuje.

Pełną kolejność montażu opisujemy w tekście jak złożyć komputer krok po kroku, a co zrobić, gdy po złożeniu nic się nie dzieje — w checkliście pierwszego uruchomienia. Ustawienia wentylatorów znajdziesz w poradniku ile wentylatorów i jak ustawić krzywe, a programy do RGB — oprogramowanie RGB.
